Nya ångisolerventiler säkrar produktionen på Ringhals 4

Årets avställning för planerat underhåll och uppgraderingar var i år sex veckor lång. Ett av de mer omfattande teknikarbetena var utbyte av huvudångisolerventilerna, som sitter mellan reaktorinneslutningen och kärnkraftverkets turbindel: tre stora bjässar på vardera 4,5 ton med en höjd på fyra meter och bredd på en och en halv.

Ventilerna – som är kärnkraftverkets största – har som uppgift är att snabbt slå igen och isolera ångan i reaktorinneslutningen i händelse av skada på huvudångledningen. Att huvudångsystemet och ventilerna fungerar korrekt är avgörande för att elproduktionen kan ske på ett säkert och effektivt sätt.

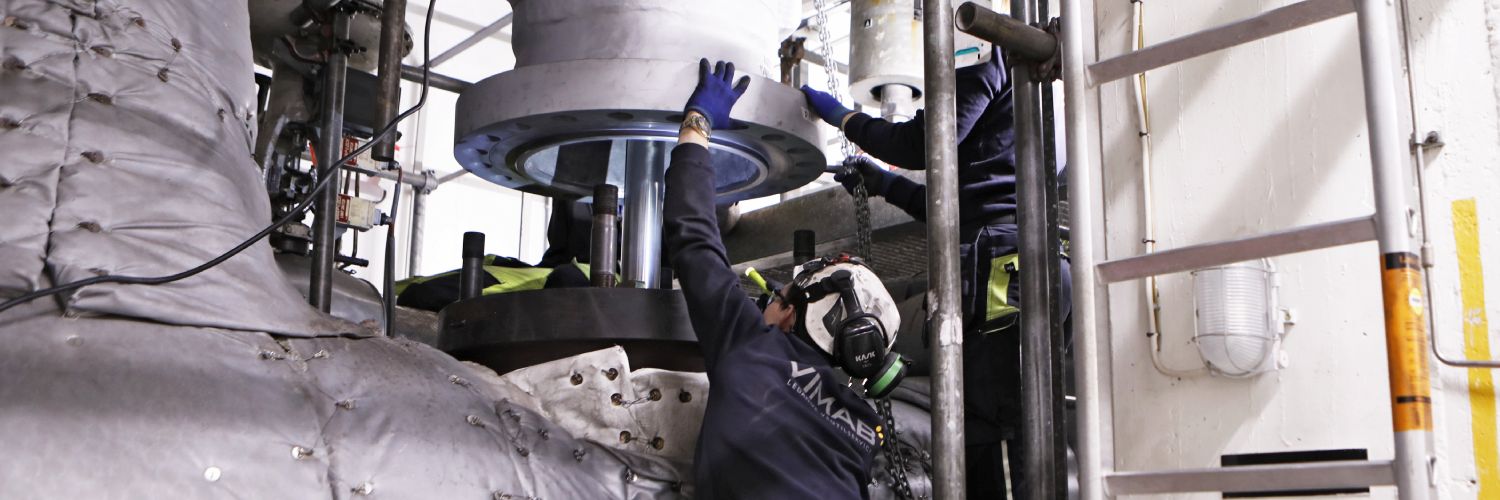

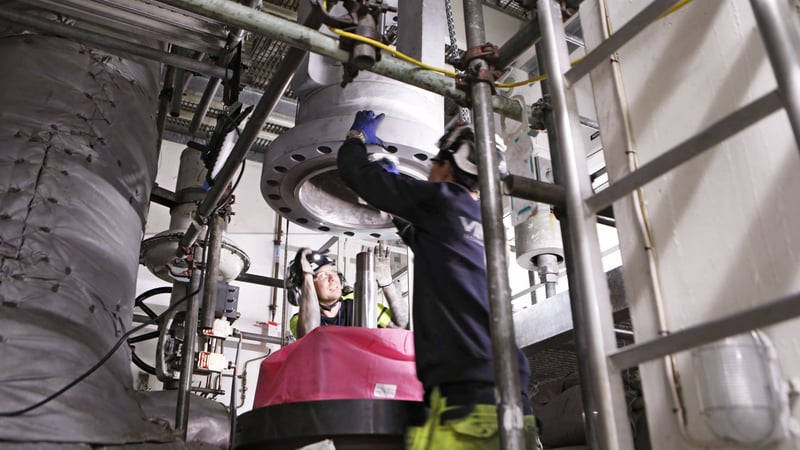

Det nya ventilbröstet samt mellandel som väger närmare 2 ton lyftes ner.

Ny snabbstängningsfunktion

Bytet gjordes efter att man i tester konstaterat att ventilerna stängde snabbt, men med för liten marginal till ställda krav. Dessutom har det förekommit  problem med läckage i pilotventilerna som styrt huvudventilerna, vilket historiskt orsakat flera produktionsstopp.

Ventilerna var från början tänkta att hålla under hela anläggningens livstid och inte behöva bytas ut, men nu togs beslut om byte med teknikskifte. Den nya tekniken innebär att ventilerna nu styrs med gashydraulik och att deras stängningsriktning ändrats. Dessutom har pilotventilerna som orsakat bekymmer demonterats, eftersom deras funktion nu är integrerad i de nya donen. Fem kilometer kabel ansluter ventilerna till dess nya styrsystem.

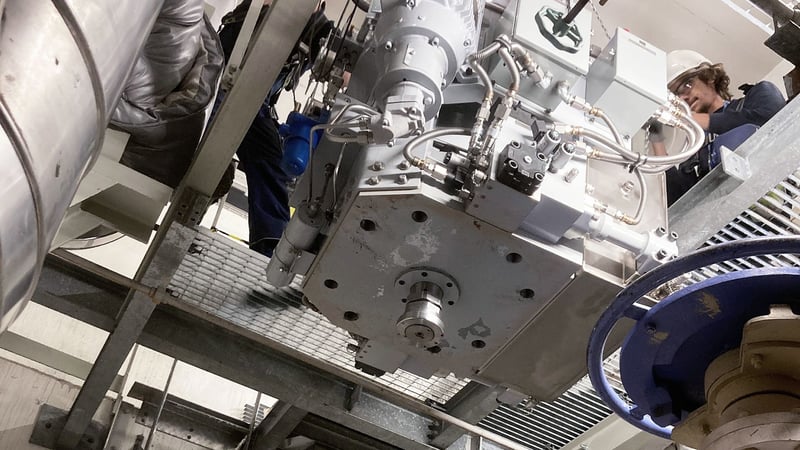

Donet kommer sist på plats.

Inte tänkt att bytas

Att ventilerna inte var tänkta att bytas ut innebär att anläggningen inte är utformad för att genomföra utbytet: utrymmet är högt och trångt vilket innebär arbetsmiljömässiga utmaningar. Det har krävts omfattande förberedelser: tunga lyft har krävt mycket planering, noggrannhet och kommunikation, där ett hundratal egna och inhyrda medarbetare har varit involverade.

Ventildelarna har lyfts in stegvis med donet och interndelarna för sig, ett arbete som måste genomföras i rätt sekvens och med precision. Trots utmaningarna med komponentlyft i trånga utrymmen och ett tidskrävande sliparbete i ventilen, har allt flutit på enligt tidplanen.

De nya ventilerna är nu på plats, stänger på fyra och en halv sekund och är därmed redo att fylla säkerhetsfunktionen med god marginal. Det möjliggör säker och stabil elproduktion från Ringhals 4 under många år framöver. Ett stort tack riktas till alla inblandade!

Motsvarande installation kommer att genomföras på Ringhals 3 sommaren 2026.

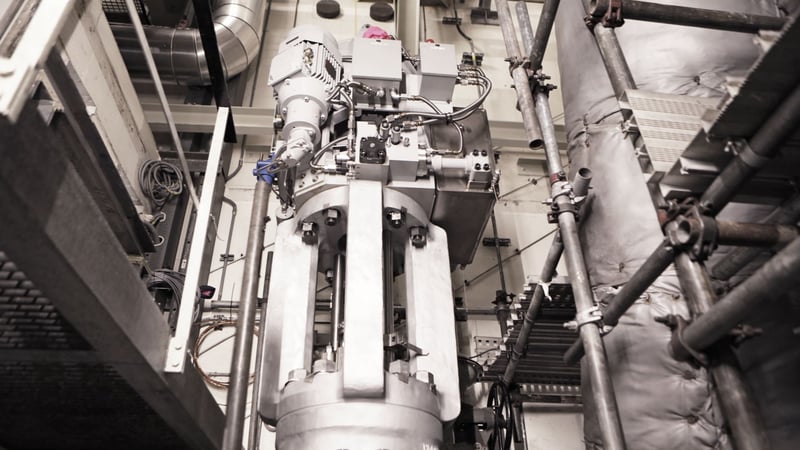

Alla nya delar är på plats och på bild syns en av de tre färdigmonterade ventilerna.
